抗震支架的应用及布置范围

　　机电抗震支撑系统是牢固连接于已做抗震设计的建筑结构体的管路、槽系统及设备，以地震力为主要荷载的支撑系统，原有一般意义的支吊架系统是以重力为主要荷载的支撑系统，这两种支撑系统的设置并不重复而是相辅相成的。加装抗震支撑系统管路的各点位移较未安装抗震支撑者降低5~10倍，有效的提高了管路系统的抗震性能。

　　抗震支吊架在建筑机电工程中的应用范围：

　　(1)大于DN65mm 的所有管道;

　　(2)所有防排烟系统管道;

　　(3)所有直径大于0.70m的圆形风管;

　　(4)所有截面积大于0.38㎡的矩形风管;

　　(5)重量在15kg/m及以上的电线桥架;

　　(6)所有门形吊架。

　　抗震支吊架分类及布置原则

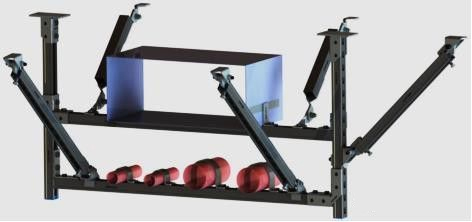

　　抗震支吊架可在地震中给予机电各系统充分保护，可用于抵抗来自水平及垂直方向的地震力的破坏。根据所保护机电系统的不同，抗震支吊架可分为管道抗震系统、风管抗震系统和电气(包括电气线管、线槽及桥架)抗震系统。

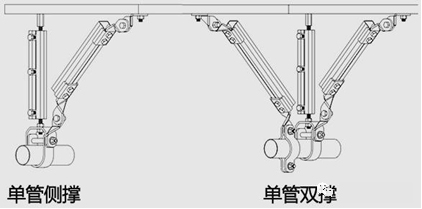

　　管道抗震支撑系统的布置原则

　　(1)管道抗震加固侧向间距要求为：沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线，横向吊架间距最大不得超过 12m;HDPE等非刚性材质的管线，横向吊架间距最大不得超过6m。

　　(2)管道抗震加固纵向间距要求为：沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线，纵向吊架间距最大不得超24m;HDPE等非刚性材质的管线，横向吊架间距最大不得超过 12m。

　　风管抗震支撑系统的布置原则：

　　(1)普通刚性风管侧向抗震吊架的最大间距为9m，普通刚性风管纵向抗震吊架的最大间距为18m。

　　(2)玻璃纤维、塑料和其他非刚性材质风管的侧向抗震吊架，最大间距为 4.5m，纵向最大间距为9m。

　　电气抗震支撑系统的布置原则：

　　(1)刚性电气线管、线槽及桥架侧向抗震最大间距不得超过12m，纵向抗震最大间距不得超过 24m。

　　(2)非刚性材质电气线管、线槽及桥架横向抗震最大间距不得超过 6m，纵向最大间距不得超过12m。

　　抗震支撑系统计算原则：

　　抗震支吊架的安装形式及布置原则都是依据严格的力学计算结果确定的，地震力的计算必须满足规范要求。
