中国品牌空气能热水器的工作原理及分析详解图

　　据悉空气能热水器自问世以来，以其节能、高效、安全的特点迅速占领着热水器市场，并将成为未来热水器的发展方向。空气能热水器的稳定、可靠运行离不开恒温控制系统的控制和调节。恒温控制系统是空气能热水器的大脑和中枢神经。它的响应速度、精确性、稳定性、智能性是当前空气能热水器恒温控制系统研究的重点。

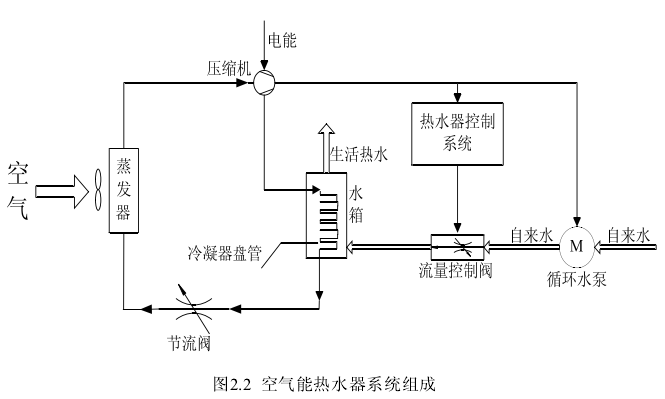

　　空气能热水器是空气源热泵的典型应用，它是利用空气源热泵来加热生活热水。空气能热水器一般由蒸发器、压缩机、冷凝器和节流部件(膨胀阀)四大主要部件，以及干燥过滤器、风机、智能控制器、连接管路等辅助部件组成。空气能热水器系统结构图如图2.2所示。

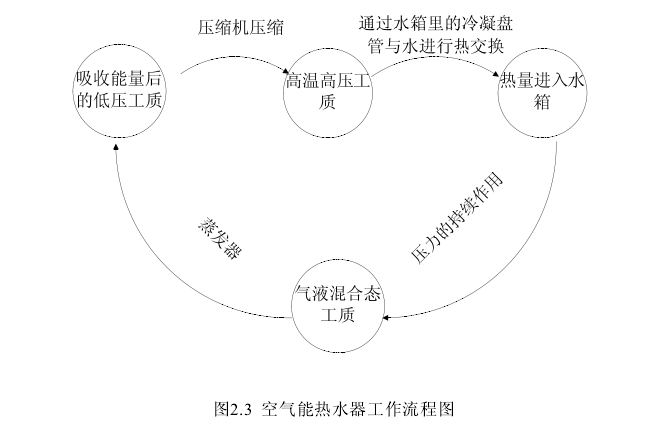

　　空气能热水器采用逆卡诺循环原理，利用工质(氟利昂)在系统中循环不断的状态变化，吸收空气中的热源，并与冷水进行热交换，实现持续供应热水的目的。工质(氟利昂)的循环共有四个基本过程:即压缩机的压缩升压过程、冷凝器的液化放热过程、节流阀的节流膨胀过程、蒸发器的蒸发吸热过程。其工作流程为:蒸发器中的低温低压工质(氟利昂)，在空气中热能的作用下发生气化，气化后的工质(氟利昂)经过压缩机升压，变为高温高压的工质(氟利昂)，再进入到沉浸在水箱中的冷凝盘管。冷凝管道中的高温高压工质(氟利昂)发生液化，并释放出大量的能量，水箱中的冷水在吸收大量的能量后温度不断升高，之后高压的工质(氟利昂)进入节流膨胀阀等节流部件。经过节流处理后，高压的工质(氟利昂)变为低温低压的气液混合态混合物，在风机的作用下进入到蒸发器中继续下一个循环。通过不断的循环过程，冷水的水温逐渐上升，并最终达到热水器设定的出水温度。其工作流程图如图2.3所示。
